Thiết bị sản phẩm bê tông QFT9-16

Thiết bị sản phẩm bê tông Silver Horse QFT9-16 được trang bị khả năng sản xuất linh hoạt với nhiều chức năng trong một máy. Bằng cách thay đổi khuôn mẫu và điều chỉnh các thông số rung, nó có thể nhanh chóng chuyển đổi giữa việc sản xuất các sản phẩm khác nhau như gạch thấm, gạch ốp tường, gạch bảo vệ mái dốc, đá lề đường và gạch cỏ.

Gửi yêu cầu

Mô tả Sản phẩm

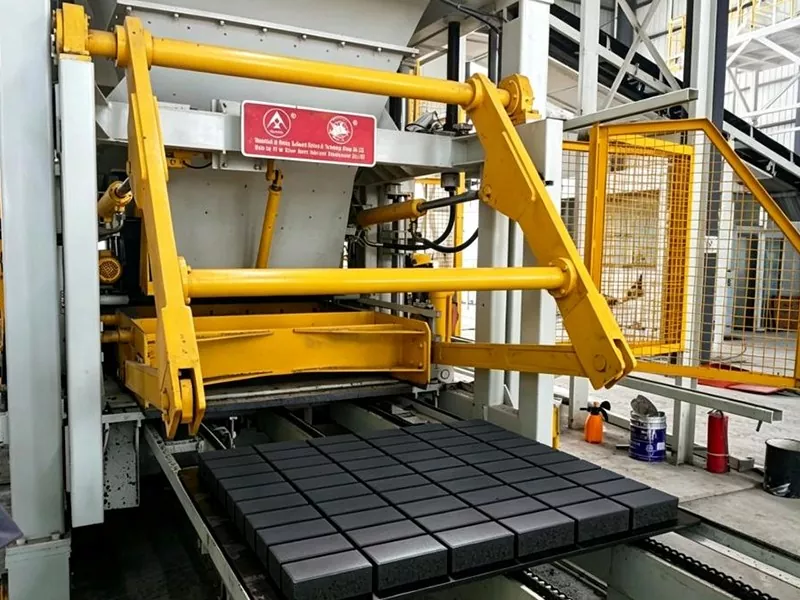

Máy tạo khối Silver Horse có chu kỳ đúc ngắn và công suất sản xuất cao: chu trình đúc đá lát đường (198×98×60/80mm) là 20–25 giây, với công suất mỗi giờ từ 5.700 đến 7.200 viên (khoảng 110-140㎡). Chu kỳ đúc gạch đặc (240×115×53mm) là 16–18 giây, đạt sản lượng mỗi giờ từ 11.000 đến 12.000 viên. Máy tạo khối có công suất lắp đặt khoảng 70 kW, với kích thước pallet 1.250×900 mm và gia tốc rung đạt tới 28g—vượt đáng kể tiêu chuẩn cao cấp quốc gia là 12g.

Việc sản xuất khối hiện tại của bạn có phải đối mặt với những vấn đề này không?

✓

Mật độ thấp / Cường độ thấp?Khả năng tăng tốc rung 28g của chúng tôi (so với mức trung bình trong ngành là 15g) đảm bảo gạch siêu nhỏ giúp tiết kiệm 5-8% chi phí xi măng.

✓

Tiếng Ồn Cao & Bảo Trì?Hệ thống servo bốn trục của chúng tôi giảm tiếng ồn xuống dưới 85 dB và kéo dài tuổi thọ khuôn thêm 30%.

✓

Sự phụ thuộc lao động cao?Điều khiển màn hình cảm ứng PLC của chúng tôi giúp giảm 60% thời gian đào tạo người vận hành.

Lợi ích chính

Dây chuyền sản xuất hoàn toàn tự động thông minh

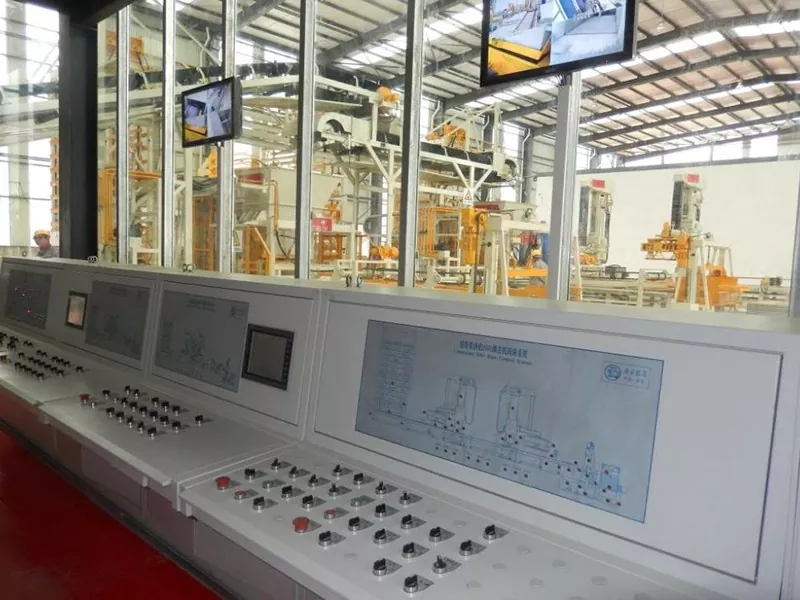

Cốt lõi của hệ thống điều khiển sử dụng bộ điều khiển logic khả trình để điều phối toàn bộ dây chuyền sản xuất theo quy trình. Người vận hành có thể sửa đổi các thông số vận hành liên quan thông qua màn hình cảm ứng và truy cập hướng dẫn vận hành, mô tả lỗi và các thông tin liên quan khác.

Hoạt động đa mô hình cho sản xuất đa dạng

Chỉ cần thay đổi khuôn, thiết bị sản phẩm bê tông QFT9-16 có thể sản xuất hơn một trăm loại sản phẩm, bao gồm gạch thấm, đá lề đường, gạch bảo vệ mái dốc, khối rỗng và đá lát đường. Điều này thực sự cho phép sử dụng đa chức năng của một máy duy nhất, cải thiện đáng kể việc sử dụng thiết bị và khả năng thích ứng với thị trường.

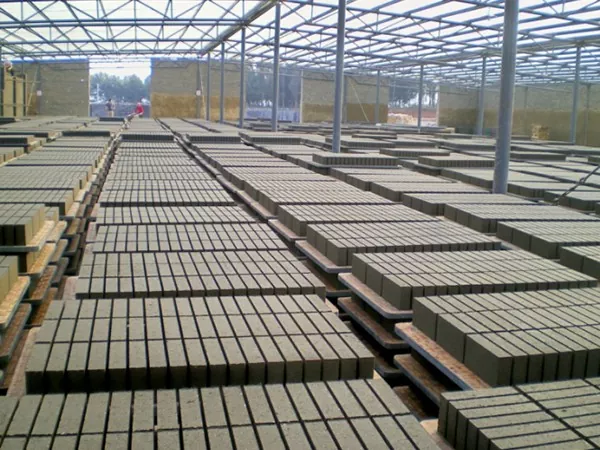

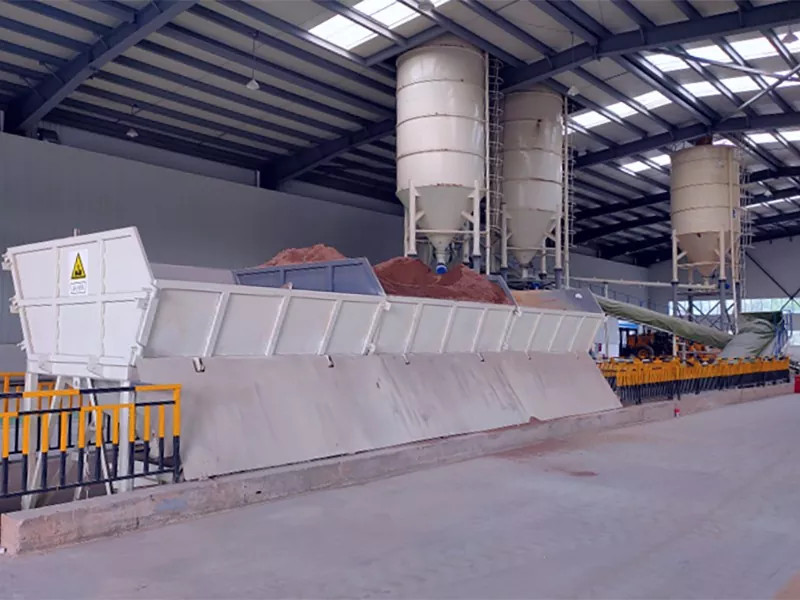

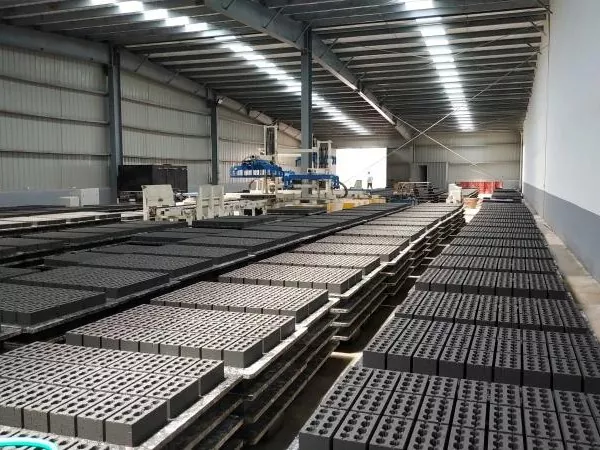

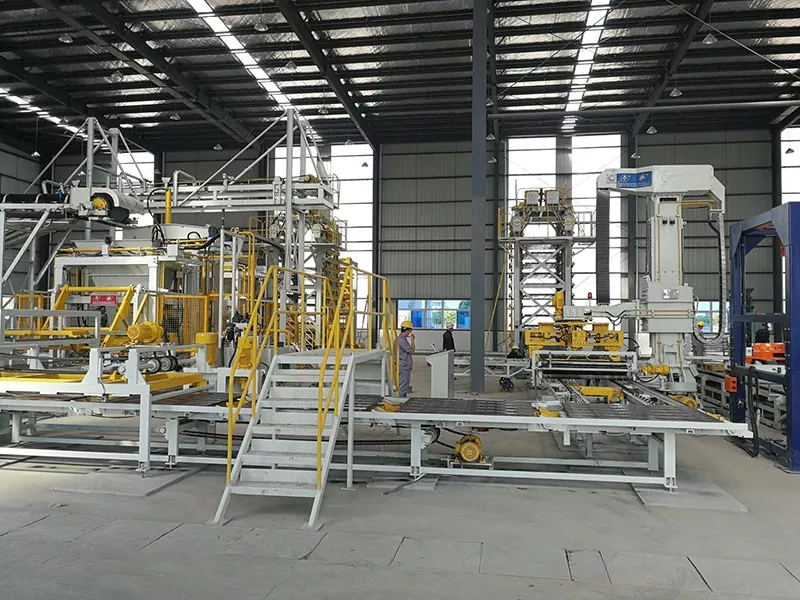

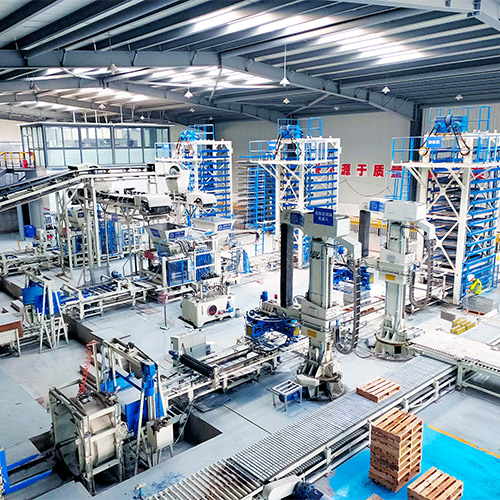

Trang web khách hàng của Công ty Silver Horse

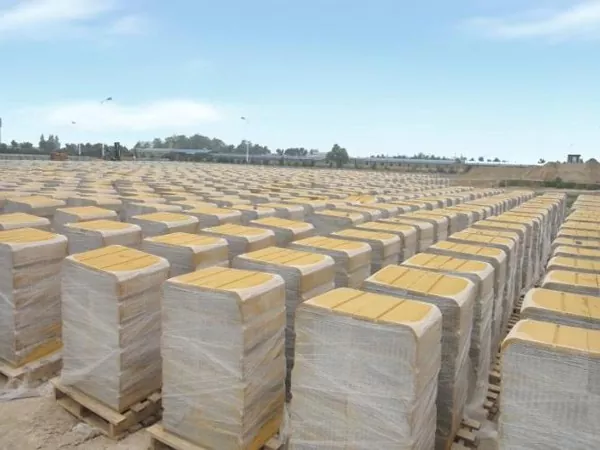

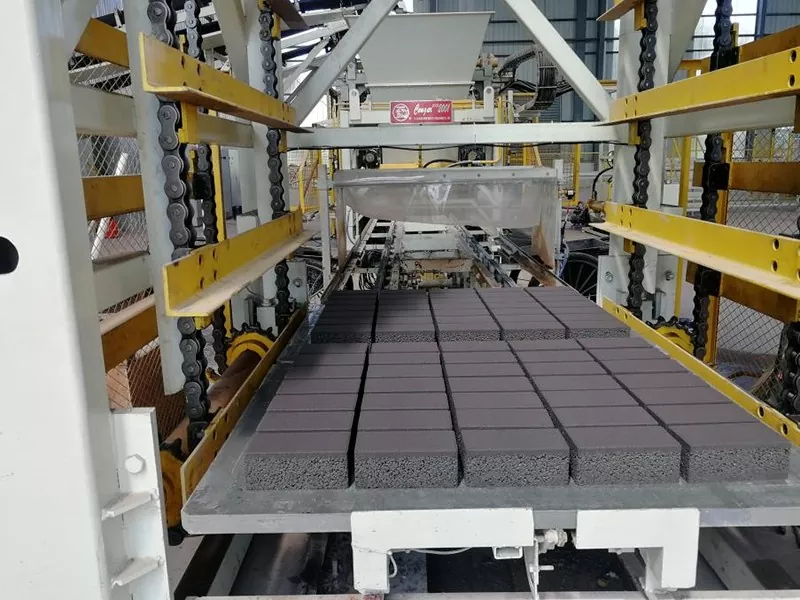

Trưng bày sản phẩm

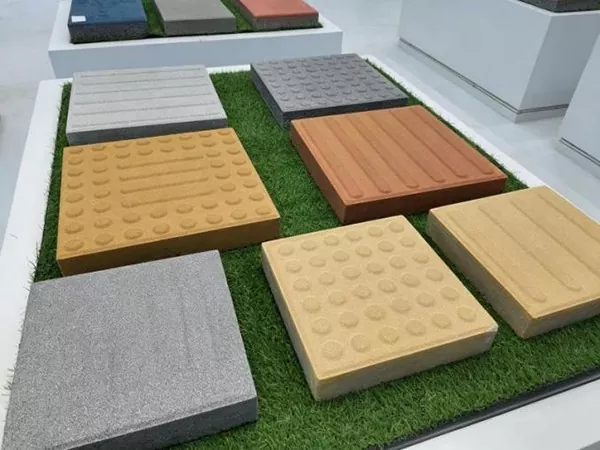

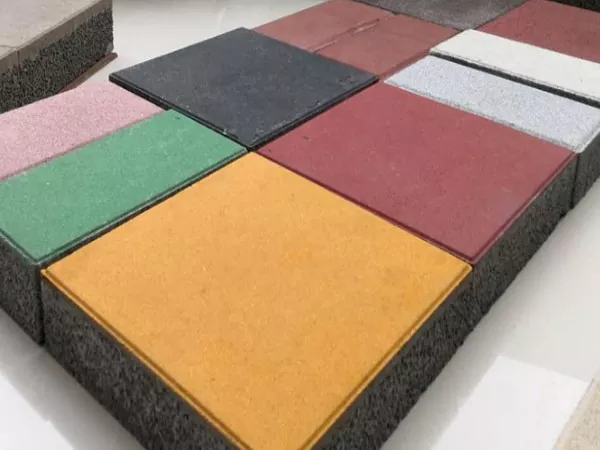

Gạch thấm sinh thái

Lề đường sinh thái

Khối xốp

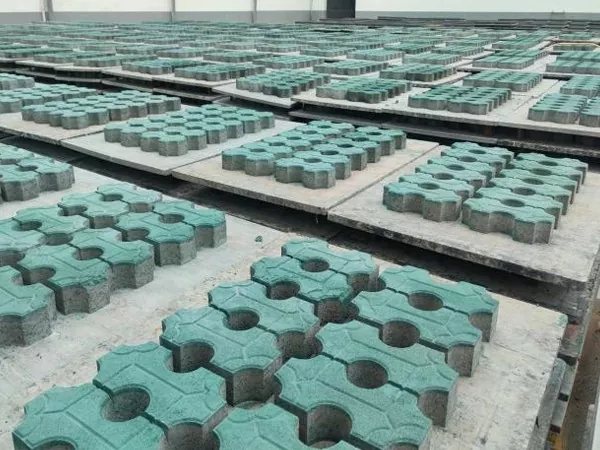

Khối cỏ

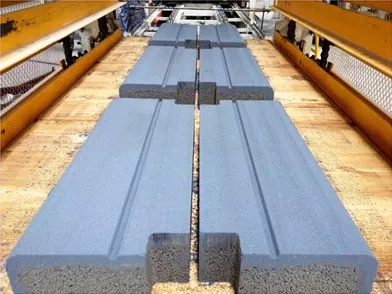

Lề đường màu

Gạch đất nung

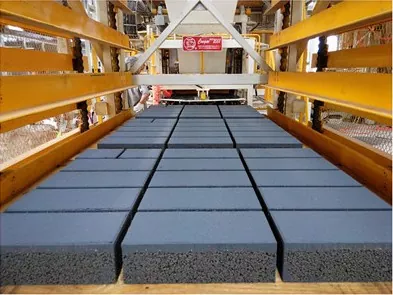

Đá lát đường

Thông số kỹ thuật

Đá lát đường：198×98×60/80 (mm)
◇ Số lượng đúc::40 chiếc./pallet ◇ Thời gian chu kỳ: 20～25S ◇ Đầu ra：5700～7200 chiếc./h(khoảng 110～140㎡)
Lề đường màu:500～750×120×300 (mm)
◇ Số lượng khuôn: 2 chiếc./pallet ◇ Thời gian chu kỳ: 30～35S ◇ Đầu ra: 205～240 chiếc./h
Gạch chống mái dốc：406×305×102 (mm)
◇ Số lượng khuôn: 4 chiếc./pallet ◇ Thời gian chu kỳ: 20～25S ◇ Đầu ra: 570～720 chiếc./h
Gạch đặc:240×115×53(mm)
◇Số lượng đúc: 56 chiếc./pallet ◇ Thời gian chu kỳ: 16～18S ◇ Đầu ra: 11000～12000 chiếc./h
Khối rỗng：390×190×190(mm)
◇ Số lượng khuôn::9 chiếc./pallet ◇ Thời gian chu kỳ::18～22S ◇ Đầu ra：1400～1800 chiếc./h(khoảng19～25m³)
◆	Kích thước pallet (Dài × Rộng):1250×900（mm）
◆	Công suất lắp máy chính: khoảng 70KW
◆	Tần số kích thích: 0–65 Hz (được điều khiển bởi máy tính điều khiển, nó có thể thực hiện chuyển đổi tần số toàn quá trình và có các đặc tính cứng.)
◆	Gia tốc kích thích trung bình: ≥ 20g (g=9,84m/s²; trong tiêu chuẩn quốc gia, sản phẩm có ≥12g được phân loại là loại chất lượng cao.)
◆	Chế độ rung: áp dụng hệ thống rung servo chip bốn trục (Công nghệ cấp bằng sáng chế quốc gia về phát minh ngựa bạc), giúp sản phẩm đồng nhất, dày đặc, đẹp và tinh tế; tiếng ồn của thiết bị giảm và sản xuất hiệu quả hơn.
◆	Phạm vi đúc: có khả năng sản xuất đá nhân tạo PC, gạch đô thị, gạch ốp tường (chịu lực & không chịu lực), gạch đặc biệt (đá lề đường, đá bảo vệ mái dốc),..
◆	Lưu ý: chu trình đúc của sản phẩm thay đổi tùy theo loại nguyên liệu thô và yêu cầu về cấp độ của sản phẩm.

Niềm tin và quyền hạn

Bằng sáng chế quốc gia

Hệ thống rung servo đa trục

Bằng sáng chế số: ZL 2024 1 1234567.8

Giám sát chất lượng quốc gia

Công nghiệp Vật liệu xây dựng Quốc gia Máy móc Vật liệu xây dựng Trung tâm Giám sát và Kiểm định Chất lượng Sản phẩm

Gia tốc rung ≥ 28g (Tiêu chuẩn quốc gia: 12g)

Tuân thủ quốc tế

Chứng nhận CE & ISO 9001:2025

Xuất khẩu sang 20 quốc gia và khu vực ở Đông Nam Á, Trung Á, Tây Á, Nam Á và Trung Đông.

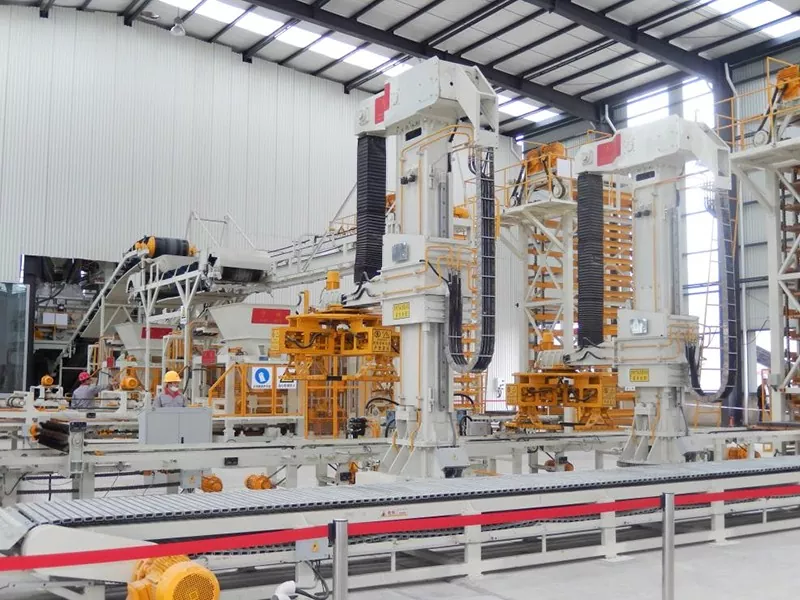

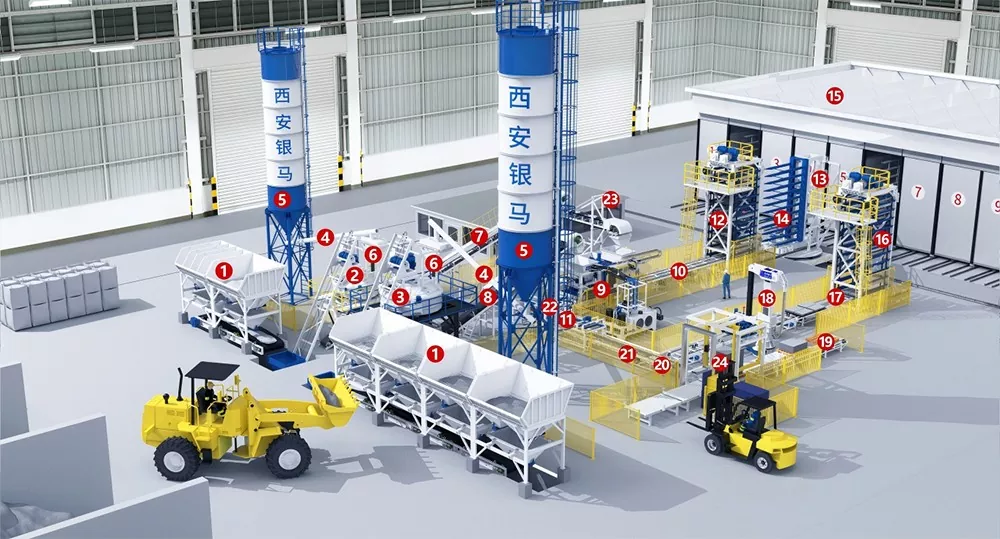

Bố trí dây chuyền sản xuất gạch block hoàn toàn tự động

QFT9-16 Concrete Products Equipment

1	Máy trộn	13	Băng tải Klin (mẹ-băng tải)
2	Máy trộn vật liệu màu	14	Băng tải Klin (băng tải mặt trời)
3	Máy trộn vật liệu cơ bản	15	Lò nung
4	Băng tải trục vít	16	Pallet xuống dốc
5	Silo xi măng	17	băng tải hạ pallet
6	Cân xi măng	18	Robot xếp hàng đánh máy tọa độ
7	Băng tải vật liệu màu	19	Băng tải tấm xích
8	Băng tải vật liệu cơ bản	20	Thiết bị lật ngược
9	Máy tính lớn	21	Máy đẩy pallet
10	băng tải khối ướt	22	Thiết bị lưu trữ pallet
11	Máy cấp pallet	23	Phòng điều khiển PLC
12	Thang nâng pallet	24	Hệ thống đóng gói

⚡ QFT9-16 so với máy làm gạch truyền thống

Chỉ số hiệu suất	QFT9-16 (Ngựa bạc)	Mẫu 9-15 thông thường
Tăng tốc rung	≥ 28g (Đặc tính cứng)	~ 15g (Đặc tính mềm)
Thời gian chu kỳ (Gạch đặc)	16-18 giây	22 - 26 giây
Tiêu thụ điện năng của thiết bị chính	~ 70 kW (Tiết kiệm năng lượng 15%)	~ 85 kW
Độ ồn	< 85 dB (Hệ thống servo)	> 105 dB (Hệ thống thủy lực)

* Dữ liệu dựa trên thử nghiệm nội bộ trong điều kiện nguyên liệu thô tiêu chuẩn. Kết quả thực tế có thể khác nhau tùy theo ứng dụng.
